结构物变形监测-变电站

发布日期:2019-07-09 18:35:56 浏览次数:280次
分享到:

GIS设备具有抗干扰能力强、运行过程中维护量小等特点,在电网广泛使用,目前已在110kV、330kV、750kV各电压广泛使用,然而近年来,随着GIS设备使用规模的不断扩大,设备故障也在不断攀升,其中一部分主要原因就是由于设备在设计、制造、安装等环节没有有效考虑电网大温差、强紫外线的环境特点,设备运行过程中无法有效吸收金属材料由于温度变化而引起的应力变形问题,致使设备常常出现地基拉裂、筒体拉裂、盆式绝缘子开裂、构架变形、极端天气法兰面漏气等问题,给设备的安全稳定运行带来困难。


若要保证GIS设备在外界环境变化的过程中金属筒管能正常收缩,必须要确保滑动支架及波纹管能正常工作,否则将会导致GIS设备遭到破坏。监测在支架及波纹管处设备随着温度的变化而产生位移的情况可判断补偿装置是否出现异常,及时进行处理,以免GIS设备遭到破坏。

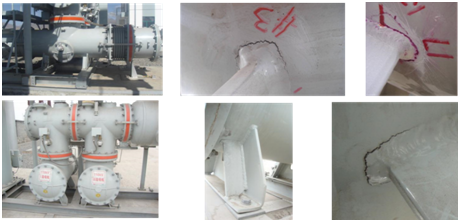

GIS由于制造安装、运行、环境条件等使其结构状态产生位移、变形和受应力变化,进而导致筒体开裂、波纹管损伤,伸缩节开裂等危害,引起SF6气体泄漏、对地放电等故障,严重危及GIS的安全运行。目前主要通过目测检查这些设备部件有无损伤,有无漏油、漏气痕迹,结构件有无变形,漆层有无剥落等。

由于对GIS设备整体结构缺乏有效的监督,但近年来特高压GIS设备的罐体开裂、漏气、支架变形,伸缩节失稳等失效事故高发。一旦发生事故,不仅给企业带来巨大的经济损失,对人员和环境带来安全威胁,同时也造成了不良的社会影响。

从整体方面来说,通过建设GIS筒管变形监测系统,实现GIS设备伸缩异常情况预警,具体监测内容如下:

1)位移监测

2)温度监测

3)风速风向监测

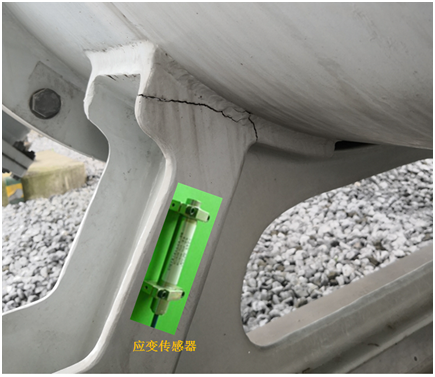

4)应变监测

5)振动监测

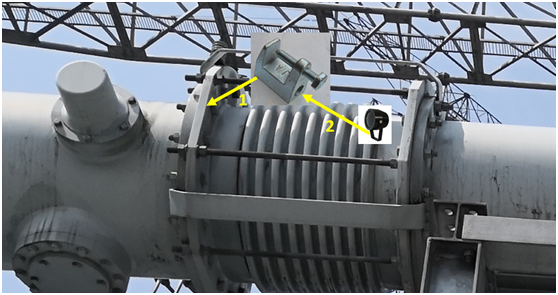

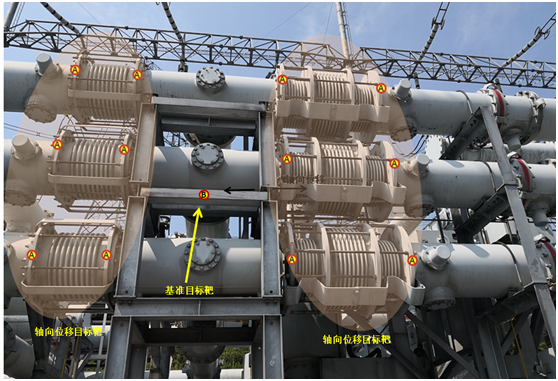

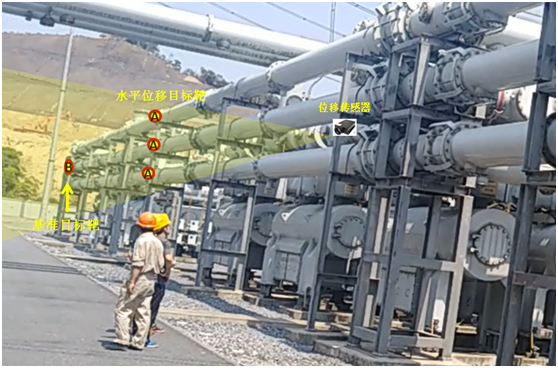

安装示意图:
