隧道(地铁)安全监测与预警系统

发布日期:2018-06-19 11:16:10 浏览次数:2004次
分享到:

     隧道结构物由于其自身的特殊性,在施工与营运过程中将受到诸如地质、地形、气候条件等多种因素的影响,致使其出现多样性的危害,如纵向、斜向裂缝;渗水;衬砌开裂、错台等病害。因此对运营中的隧道进行实时监测,及时高效地保证隧道主体结构的安全是必要的。公司成功研发了隧道结构变形远程监测系统,可适用于对隧道衬砌下沉、拱顶下沉、周边收敛、路面沉降以及地表沉降等结构参数进行远程监测。

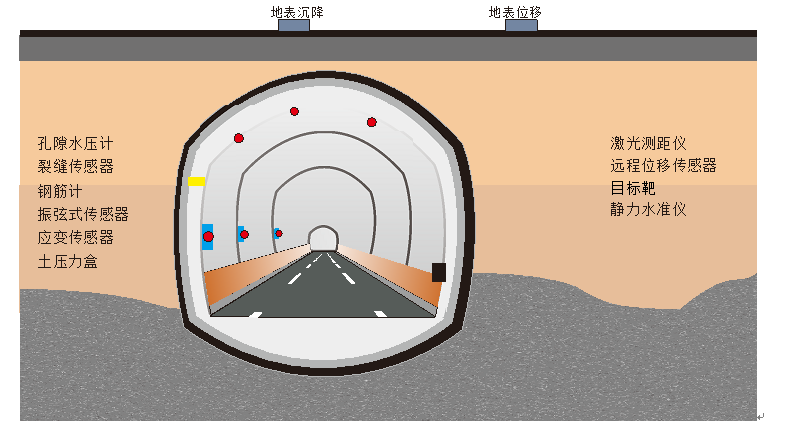

(一)现场示意图


(二)监测参数
1.周边收敛
2.拱顶、拱腰下沉
3.路面沉降或隆起
4.地表沉降
5.支护压力
6.孔隙水压
7.围岩内压力、应变
8.钢筋、混凝土应变锚杆抗拔力
9.裂缝监测
10.地铁轨距横向距离参数变化
11.地铁轨道高差变化
12.地铁道床差异沉降监测
13.环境监测:温湿度、烟雾、火灾等
(三)系统功能
1.实时监测隧道运营过程中的拱顶下沉、周边收敛、路面沉降、地表沉降、压力、应变、裂缝等结构性能参数的变化,帮助业主实时掌握隧道运营状态。
2.在对监测数据实时处理、分析的基础上,对于超限数据分级预警。
3.能够长期记录/分析隧道状况,预测隧道未来工作状态,为养护、加固、维修等决策提供依据。
4.提供隧道在运营过程中的工作状态报告,实时评估隧道的安全性、适用性,为隧道运营管理提供数据支持。
(四)创新点
1.采用基于图像测量的单传感器,非接触式完成监测断面主要结构参数测量,方便实现运营期监测。具有测量精度高、范围大,适合长期、在线、多点自动测量。
2.创新性的将图像测量与静力水准技术相结合,实现隧道、地铁拱顶下沉、周边收敛及路面沉降的长期监测方法。
