产品简介

MW-ND-X光电挠度仪是我公司基于自主知识产权的图像测量算法，采用嵌入式系统平台、低照度COMS图像传感器开发的一款新型远距离非接触式位移测量传感器。融合先进的高算力硬件平台+摄影测量算法+光学系统，可进行二维实时测量，具有测量精度高、测量范围大、体积小、集成度高、安装施工简便等特点。目前处于国内领先水平，适用于长期、在线、多点自动监测。

通用型 防水型 目标靶

序号	专利名称	专利类型	专利号
1	一种远程位移测量系统及办法	发明	ZL 201410145757.X
2	一种高精度远程位移传感器	发明	ZL 201410145555.5
3	一种远程位移测量装置	实用新型	ZL 201420164922.1

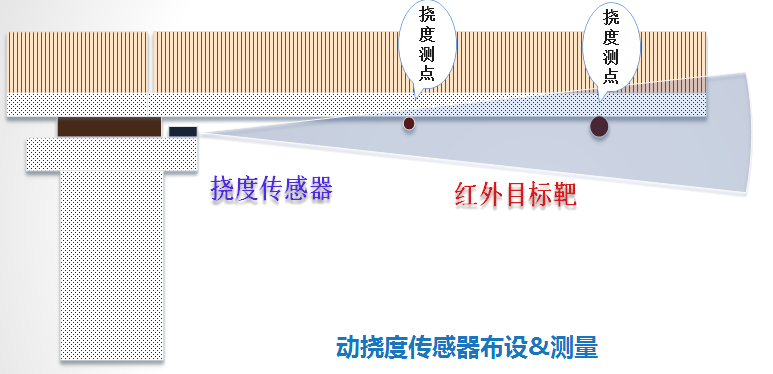

测量原理及示意图

产品特点

Ø 先进的高算力硬件平台+摄影测量算法+光学系统

Ø 对特定目标位移的非接触式测量

Ø 基于嵌入式ARM+Linux平台开发，体积小、功耗低、系统稳定；

Ø 大量程，方便安装，可以实现同一测量断面的多目标测量；

Ø 采用850纳米红外目标靶，实现全天候，对于夜晚和浓雾的穿透力强，适应性广。

技术指标

MW-ND-X光电挠度仪规格参数表

参数名称	描述
目标要求	任意目标
测量距离	配用不同镜头 5米 ~ 300米
测量精度	10米（±0.1mm）；50米(±0.2mm)； 100米(±0.2mm) ；100米-200米(±2mm)
图像传感器	COMS 低照度图像传感器
镜头焦距	50mm 75mm 135mm 200mm可根据测量距离需要选择
测量频率	≥10HZ
电源电压	10-16V
整机功耗	<6W
防护等级	IP67
使用温度	-40℃ ~ 80℃
使用湿度	95%以下，不结露
体积	242mm × 134mm ×55mm
重量	830g

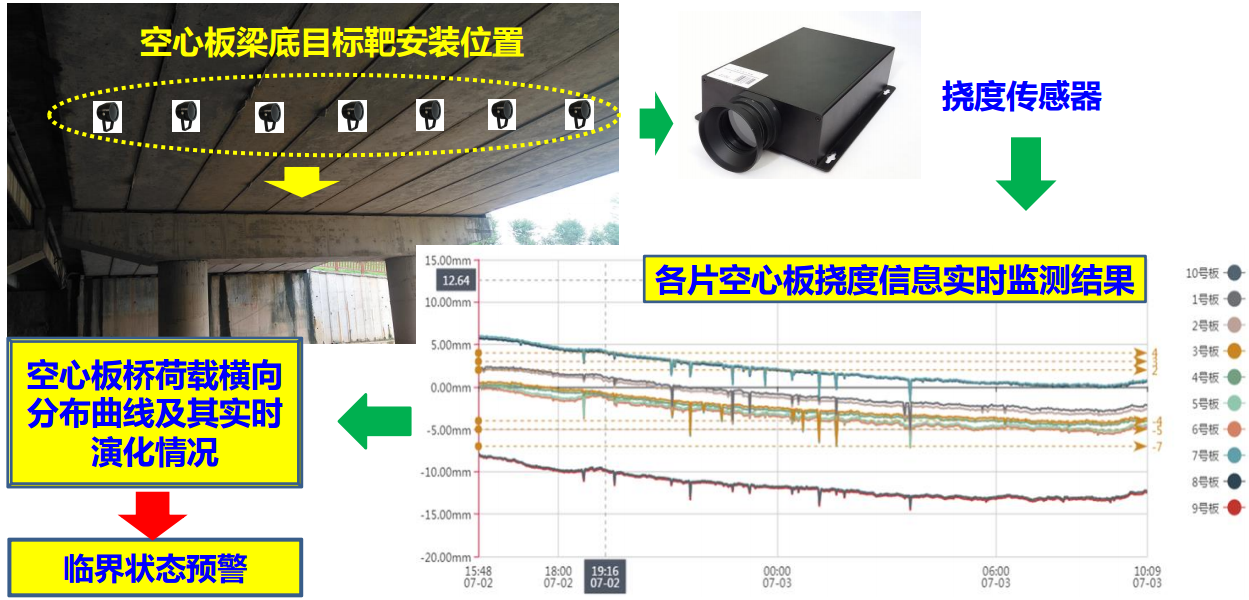

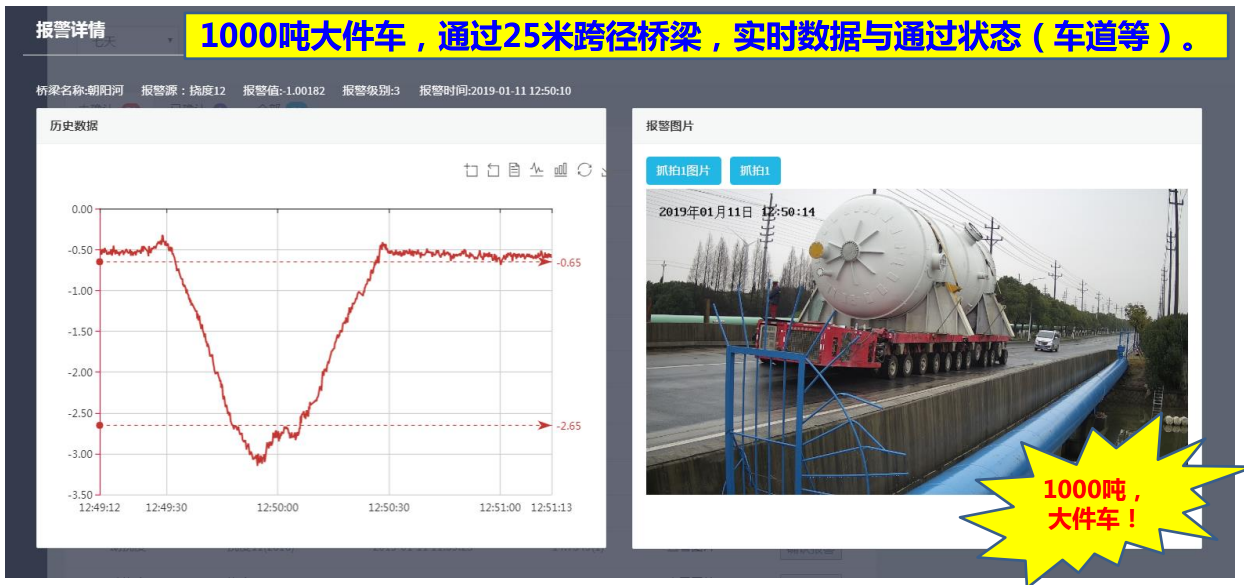

典型应用

应用领域

市政桥梁、隧道、地铁、铁路桥梁、地下综合管廊等结构物；高架杆塔倾斜及电力设备变形监测；大坝、水电站监测；军事应用、工业运用；特定目标监测
